NETWORK SERVICE DAN ARSITEKTUR KOMUNIKASI DATA

Pengertian Network

Jaringan (network) adalah kumpulan dua atau lebih sistem komputer yang terhubung yang mana terdiri atas komputer dan perangkat jaringan lainnya seperti: kabel, switch, HUB, router, dll yang bekerja bersama-sama untuk mencapai suatu tujuan yang sama.

Tujuan dari jaringan komputer adalah :

v Membagi fungsi sumber daya seperti berbagi pemakaian printer, CPU, RAM, Harddisk

v Komunikasi: contohnya surat elektronik, instant messaging, chatting

v Akses informasi: contohnya web browsing

A. Kriteria Network

Berdasarkan skala :

Local Area Network (LAN): suatu jaringan komputer yang menghubungkan suatu komputer dengan komputer lain dengan jarak yang terbatas.

Metropolitant Area Network (MAN): prinsip sama dengan LAN, hanya saja jaraknya lebih luas, yaitu 10-50 km.

Wide Area Network (WAN): jaraknya antar kota, negara, dan benua. ini sama dengan internet.

Berdasarkan fungsi :

Client-server

Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih. Contohnya adalah sebuah domain seperti www.detik.com yang dilayani oleh banyak komputer web server.

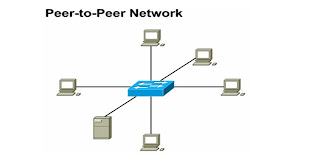

Peer-to-peer

Yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan.

Berdasarkan topologi jaringan, jaringan komputer dapat dibedakan atas:

v Topologi bus

v Topologi bintang/star

v Topologi cincin/token ring

v Topologi mesh

v Topologi pohon

v Topologi linier

Berdasarkan distribusi sumber informasi/data

Jaringan terpusat

Jaringan ini terdiri dari komputer klient dan server yang mana komputer klient yang berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu komputer server

Jaringan terdistribusi

Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klient membentuk sistem jaringan tertentu

Berdasarkan media transmisi data

Jaringan Berkabel (Wired Network)

Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabel jaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan.

Jaringan Nirkabel(WI-FI)

Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan mengirimkan sinyal informasi antar komputer jaringan.

Jenis Network Service

Terdapat empat jenis network service, yaitu: User Management, Email, Printing, dan System Administration.

Ø User Management terdiri dari berbagai macam layanan, dari pembuatan user name dan password sampai dengan alokasi hak rights, privileges, dan access. Sebagai contoh, jika terdapat seorang karyawan baru, maka network administrator perlu membuatkan sebuah akun baru (dengan hak akses yang telah ditentukan) untuk dapat mengakses jaringan.

Ø Email merupakan salah satu tipe network service yang mungkin telah seringkali Anda gunakan. Dengan menggunakan layanan email, Anda dapat berkomunikasi – berkirim pesan dengan pengguna jaringan lainnya secara mudah.

Ø Shared Printing akan memungkinkan Anda untuk berbagi penggunaan printer pada jaringan, sehingga semua pengguna jaringan memiliki akses pada printer yang sama.

Ø System Administration, adalah kemampuan untuk mengontrol semua workstation dari sebuah lokasi pusat. Tanggung jawab system administration dipegang oleh seseorang yang memiliki predikat sebagai network administrator.

Pengertian Komunikasi Data

Komunikasi Data merupakan proses pengiriman informasi diantara dua titik menggunakan kode biner melewati saluran transmisi dan perangkat. Bisa antara komputer dan komputer, komputer dengan terminal, peralatan, atau peratalan dengan peralatan komputer.

Ex : client keclient, client keserver, sinyaltelpon, SMS, Radio, Televisi

Elemen Komunikasi Data

Elemen utama komunikasi data :

*Sumber/ source

Ex : telpon dan pc

*Transmitter

Ex : modem merubah sinyal digital ke analog

*System transmisi

Jalur transmisi yang menghubungkan sumber dan tujuan

*Receiver

Ex : modem merubahsinyalanalog kedigital

a. Tujuan Komunikasi Data

Destination (tujuan) komunkasi data :

ü Data Sharing

ü Program Sharing

ü Device Sharing

ü Hubungan dengan sistem yang berbeda

ü Paperless

b. Metode Komunikasi Data

Metode Komunikasi data :

q Point to Point (P 2 P)

Ex: Peer to peer (NAPSTER, KAZZA, iMesh,…)

q Point to Multipoint (P 2 M)

Ex: Client server

Arsitektur Komunikasi Data

Arsitektur komunikasi komputer adalah merupakan suatu penetapan terhadap elemen-elemen, fungsi-fungsi dari setiap elemen dan hubungan antar elemen yang dibutuhkan untuk melakukan komunikasi data. Elemen dalam suatu arsitektur komunikasi data dapat dilakukan pertukaran atau perbaikan tetapi tanpa harus menukar elemen-elemen yang lain.

- Protocol

Protocol yaitu kumpulan aturan / prosedur yang mengendalikan pengoperasian unit-unit fungsional untuk melakukan hubungan komunikasi.

- Osi layer

Application Layer: Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggung jawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya.

- Layer OSI 7

Presentation Layer

Session Layer

Transport Layer

Network Layer

Data Link Layer

Physical Layer

Application layer

Transfer Data OSI

System Network Architecture (SNA)

SNA adalah arsitektur rangkaian International Business Mechine (IBM) yang diperkenalkan pada tahun 1974, dan sudah diterapkan dengan baik tetapi baru berupa prototype atau 'proprietary'. SNA juga dibagi kedalam tujuh lapisan tetapi jumlah fungsi setiap lapisan tidak sama dengan OSI.

Protocol Transmission Control Protocol / Internet Protocol (TCP/IP)

IP Address adalah alamat yang diberikan ke jaringan dan peralatan jaringan yang menggunakan protokol TCP/IP. IP terdiri atas 32 bit angka biner yang biasanya dituliskan dengan angka desimal yang dipisahkan oleh titik.

Contoh : 192.168.10.1

Lapisan Protocol TCP/IP

TCP/IP memiliki 4 lapisan protocol (layer), masing-masing berupa :

1. Data link & physical layer

2. Protocol internet

3. Protocol TCP & UDP

4. Protocol Aplikasi
